角式截止閥 J44H J44W J44Y
- 產 地：上海
- 型 號：J44H、J44W、J44Y
- 公稱壓力：1.6～2.5Mpa
- 公稱通徑：DN15-DN200
- 適用介質：蒸汽、油品、水等介質
- 適用溫度：≤425℃
一、產品概述
角式截止閥 J44H J44W J44Y的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。角式截止閥又稱角閥，閥桿的運動形式有升降式(閥桿升降，手輪不升降)，也有升降旋轉桿式(手輪與閥桿一起旋轉升降，螺母設在閥體上)。
角式截止閥只適用于全開和全關，不允許作調節和節流。截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方 進入閥門時，操作力所需克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂 彎的故障。近年來，從自密封的閥門出現以后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時，在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直 徑可以相應地減小。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化組”曾規定，截止閥的流向，一律采用自上而下。截止閥開啟時，閥瓣的開啟 高度，為公稱直徑的25％～30％時，流量已達到最大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
角型截止閥是一種常用的截?cái)嚅y，主要用來接通或截?cái)喙苈分械慕橘|(zhì)，一般不用于調節流量。截止閥產品適用的壓力、溫度范圍很大，但一般用于中、小口徑的管道，適用于≤425℃的蒸汽、油品、水等介質。

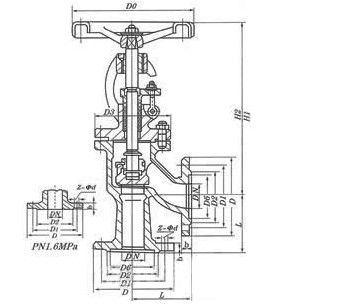

二、產品結構圖
三、主要標準規范
設計制造標準：GB/T 12233、GB/T 12235
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
四、主要外形與尺寸
1) 1.6MPa角式截止閥主要連接尺寸
| DN | in | L | D | D1 | D2 | f | b | z-φd | Do | H1 |
| 15 | 1/2 | 65/90 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 100 | 240 |
| 20 | 3/4 | 75/95 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 100 | 245 |
| 25 | 1 | 80/100 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 120 | 250 |
| 32 | 1-1/4 | 95/105 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 140 | 260 |
| 40 | 1-1/2 | 100/115 | 145 | 110 | 85 | 2 | 18 | 4-φ18 | 140 | 290 |
| 50 | 2 | 115/125 | 160 | 125 | 100 | 2 | 20 | 4-φ18 | 160 | 300 |
| 65 | 2-1/2 | 145 | 180 | 145 | 120 | 2 | 20 | 4-φ18 | 180 | 355 |
| 80 | 3 | 155 | 195 | 160 | 135 | 2 | 22 | 4-φ18 | 240 | 400 |
| 100 | 4 | 175 | 215 | 180 | 155 | 2 | 24 | 8-φ18 | 240 | 455 |
| 125 | 5 | 200 | 245 | 210 | 185 | 2 | 26 | 8-φ18 | 280 | 530 |
| 150 | 6 | 240/225 | 280 | 240 | 210 | 2 | 28 | 8-φ23 | 320 | 605 |
| 200 | 8 | 275 | 335 | 295 | 265 | 2 | 30 | 8-φ23 | 360 | 650 |
2) 2.5MPa角式截止閥主要連接尺寸
| DN | in | L | D | D1 | D2 | f | b | z-φd | Do | H1 |
| 15 | 1/2 | 65/90 | 95 | 65 | 45 | 2 | 16 | 4-φ14 | 120 | 245 |
| 20 | 3/4 | 75/95 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 120 | 250 |
| 25 | 1 | 80/100 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 140 | 260 |
| 32 | 1-1/4 | 95/105 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 140 | 290 |
| 40 | 1-1/2 | 100/115 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 160 | 300 |
| 50 | 2 | 115/125 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 180 | 355 |
| 65 | 2-1/2 | 145 | 180 | 145 | 120 | 3 | 22 | 8-φ18 | 220 | 400 |
| 80 | 3 | 155 | 195 | 160 | 135 | 3 | 22 | 8-φ18 | 280 | 450 |
| 100 | 4 | 175 | 230 | 190 | 160 | 3 | 24 | 8-φ23 | 320 | 530 |
| 125 | 5 | 200 | 270 | 220 | 188 | 3 | 28 | 8-φ25 | 380 | 600 |
| 150 | 6 | 240/225 | 300 | 250 | 218 | 3 | 30 | 8-φ25 | 400 | 650 |
| 200 | 8 | 275 | 360 | 310 | 278 | 3 | 34 | 12-φ23 | 450 | 700 |
五、角式截止閥的安裝與維護應注意以下事項
1、角式截止閥手輪、手柄操作的截止閥可安裝在管道的任何位置上。
2、角式截止閥的手輪、手柄及傳動機構，不允許作起吊用。
3、角式截止閥介質的流向應與閥體所示箭頭方向一致。
