一、產品概述

　　燃氣止回閥 H42N，升降式止回閥適用于中、小口徑管路的各種壓力、溫度和介質下控制接通或截斷管路介質的啟閉裝置;依靠閥瓣自重和流體壓差實現在管路的自動阻止流體倒流.

　　操作原理和結構說明

　　1、當流體順著箭頭方向通過該閥門時,由于流體的壓差使閥瓣升起,從而流體順利的通過閥門

　　2、當流體倒流時,由于閥瓣的自重和流體的壓差作用,使閥瓣下降并與密封面密合.防止了流體倒流

　　3、該閥門為全封閉結構,無動密封,永不外泄.

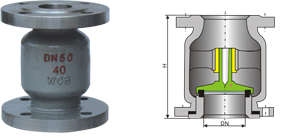

　　二、產品結構圖

　　三、主要零部件材料

零 件 名 稱	材 料
閥 體 閥 蓋	碳 素 鋼 WCB
閥 瓣	25# 密 封 面 尼 龍 1010
中法蘭螺栓	35CrMoA
中法蘭螺母	35#

　　四、主要技術參數

公稱壓力PN	強度試驗壓力Mpa		空氣密封試驗壓力Mpa		低壓密封試驗（Mpa)	適用介質
2.5	3.75		2.75		(-40～+80)

　　三、主要外形與連接尺寸

       H41N主要外形尺寸和連接尺寸:

DN	L	D	D1	D2	D6	b	f	z-d	H
25	160	115	85	65	58	16	2	4-*14	150
32	190	135	100	75	66	18	2	4-*18	160
40	200	145	110	85	76	18	3	4-*18	175
50	230	160	125	100	88	20	3	4-*18	185
65	290	180	145	120	110	22	3	8-*18	200
80	310	195	160	135	121	22	3	8-*18	220
100	350	135	190	160	150	24	3	8-*23	248
125	400	270	220	188	176	28	3	8-*25	380
150	480	300	250	218	204	30	3	8-*25	420
200	600	375	310	278	260	34	3	12-*25	530
250	650	445	385	345	313	42	3	12-*34	610
300	750	510	450	408	364	46	4	16-*34	725



H42N主要外形尺寸和連接尺寸:

DN	L	D	D1	D2	b	f	z-d
50	140	160	125	100	20	3	4-*18
65	160	180	145	120	22	3	8-*18
80	185	195	160	135	22	3	8-*18
100	210	135	190	160	24	3	8-*23
125	250	270	220	188	28	3	8-*25
150	300	300	250	218	30	3	8-*25
200	380	375	310	278	34	3	12-*25
