高壓藍式過濾器
編輯日期：2024/7/22 17:18:08 點擊：
- 產 地：上海
- 型 號：PFLI-F、PFLM-F
- 公稱壓力：1.6MPa~2.5MPa
- 公稱通徑：DN10~DN200
- 適用介質：油、水、氣
- 適用溫度：/
一、產品概述:
藍式過濾器用油或其它液體管道上，過濾管道里的雜物，過濾孔面積比通徑管面積大于2-3倍．遠遠超過Ｙ型、Ｔ型過濾器過濾面積。過濾器精度在過濾器中屬于一種精度較高的過濾器，濾網結構與其它過濾網不一樣。
工作原理：
管道在安裝時會有其它雜物帶入管道，在生產中原材料中也含有雜物。管道里液體經過過濾器時它的污物由過濾器收藏到濾網中，在一定的程度時打開殼蓋清理濾網即可。
技術參數：
工作壓力：1.6-2.5MPa 介質：油、水、氣 殼體：鋼管焊制 過濾精度：0.22-1.0mm 濾芯、濾網：304材料

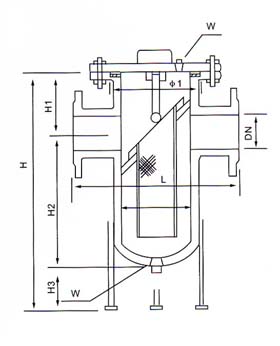

| DN | φ | L | H1 | H | W |
| 25 | 89 | 220 | 90 | 260 | R1/2 |
| 32 | 89 | 220 | 95 | 270 | R1/2 |
| 40 | 114 | 280 | 110 | 300 | R1/2 |
| 50 | 133 | 280 | 120 | 310 | R1/2 |
| 65 | 140 | 330 | 130 | 350 | R3/4 |
| 80 | 168 | 340 | 140 | 400 | R3/4 |
| 100 | 219 | 420 | 160 | 470 | R3/4 |
| 150 | 273 | 500 | 190 | 620 | R3/4 |
| 200 | 325 | 560 | 220 | 770 | R3/4 |
2.5MPa
| DN | φ | L | H1 | H2 | H3 | H | W |
| 100 | 219 | 420 | 160 | 310 | 120 | 590 | R3/4 |
| 150 | 273 | 500 | 190 | 430 | 130 | 750 | R3/4 |
| 200 | 325 | 560 | 220 | 550 | 150 | 920 | R3/4 |
| 250 | 426 | 680 | 270 | 660 | 170 | 1100 | R3/4 |
| 300 | 480 | 750 | 320 | 860 | 200 | 1380 | R1" |
| 350 | 540 | 800 | 350 | 1030 | 200 | 1580 | R1" |
